Curva de Abrams

Conceito

A resistência do concreto depende de vários fatores mas o mais importante é o fator água/cimento  (a/c), esta é uma relação do peso de água e o peso do cimento. Quanto menor for este fator maior será a resistência do concreto.

Quem primeiro conheceu esta relação de dependência foi Abrams em seu trabalho que foi publicado em 1919. Abrams demonstrou baseando-se em pesquisas laboratoriais que a resistência do concreto dependia das propriedades da pasta de cimento endurecida, a qual por sua vez, era uma função direta do fator água/cimento (a/c).

O que é ?
A chamada Lei de Abrams é utilizada para a formação da curva de correlação do fator água/cimento (a/c) em função de uma dada resistência a compressão do concreto para uma determinada idade.

Vejamos na prática como informar a curva no TopconTECH:

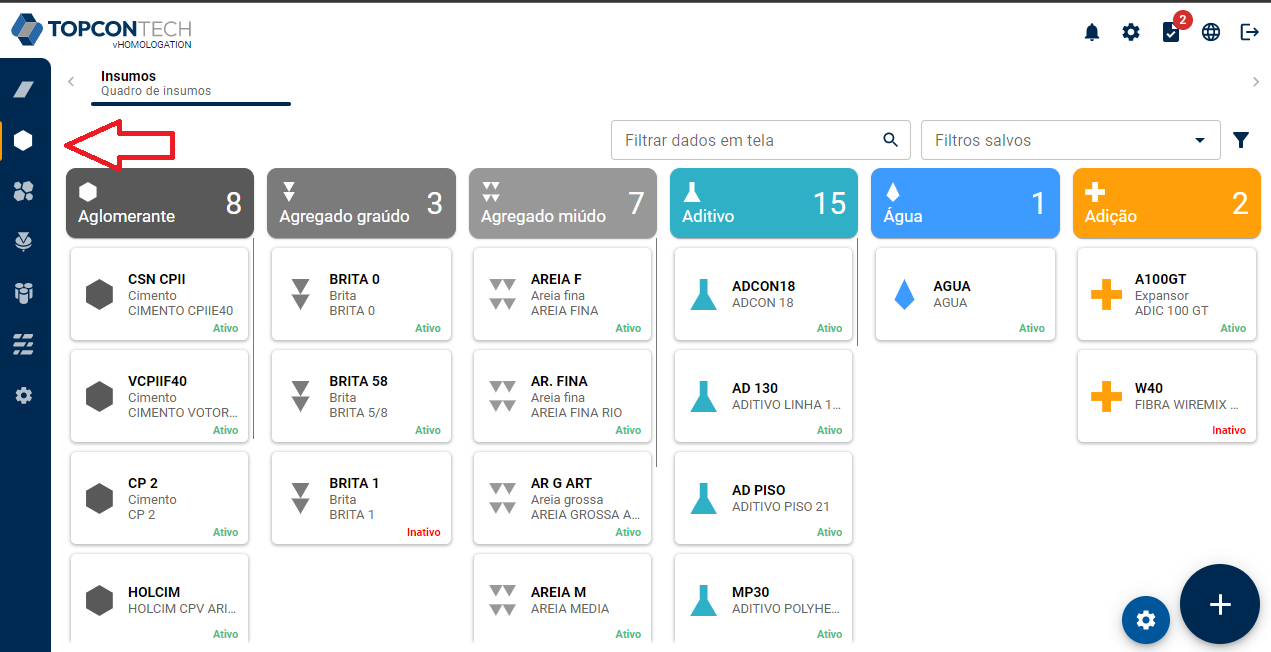

Acesse o TopconTECH e acesse a aplicação "Insumo":

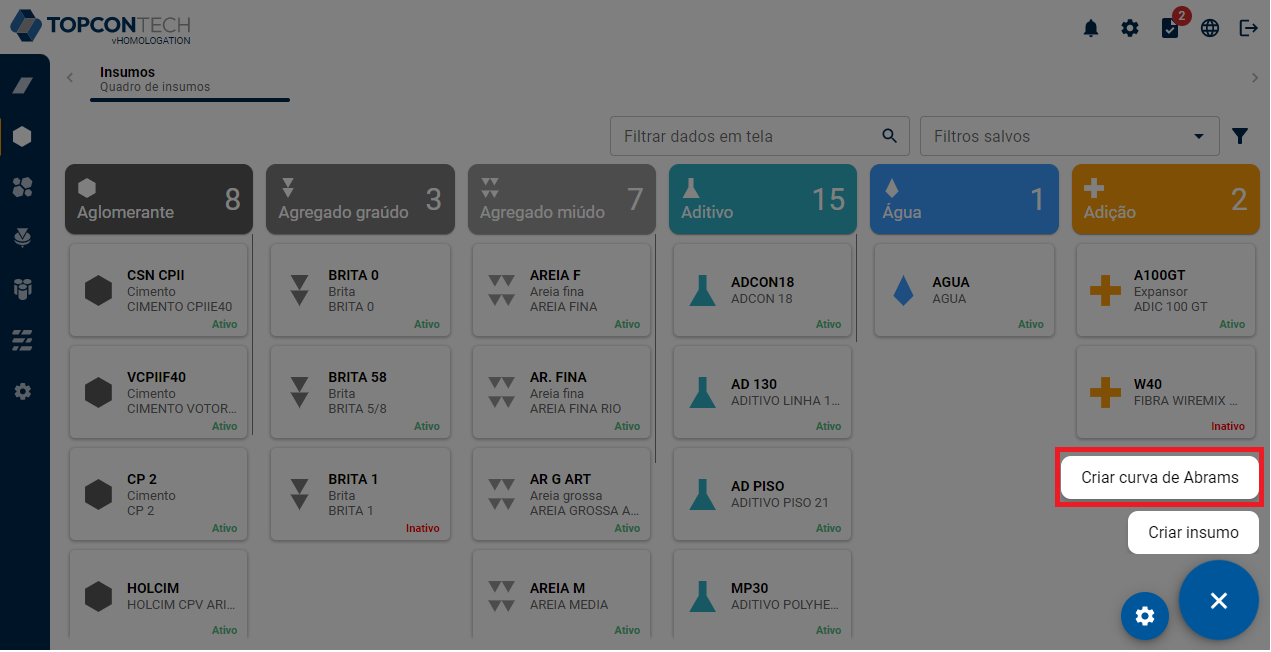

Posteriormente clique sobre o botão adcionar e em seguida em "Criar curva de Abrams"

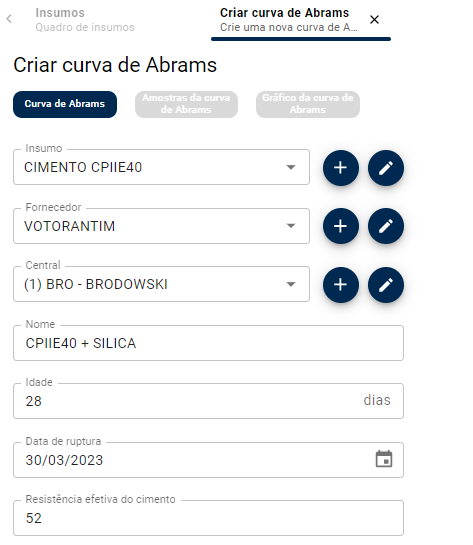

Na tela que será aberta insira as informações básicas da curva:

• Insumo: Cimento;
•  Fornecedor;
•  Central;
•  Nome: este deve ser claro ao usuário contendo o nome do cimento e a especificação de algum outro insumo utilizado que possa impactar no resultado obtido no rompimento do CP;
• Idade: Idade do CPs rompidos;
• Data da ruptura: Data em que foram rompidos os CPs utilizados para composição da curva;
• Resistência efetiva do cimento: Informação específica do insumo que pode ser consultada com o fornecedor, caso o usuário não a tenha;

Após inserir as informações básicas, selecione a forma de entrada dos dados da curva as quais são:

Vejamos abaixo a diferença das duas formas de entrada:

Informar X (A/AGL) e Y (Fn) :

• X = Relação água/aglomerante A/AGL equivalente ao Fator Aguá Cimento  A/C
• Y = Resistência Obtida (FC)

Com essa forma de entrada de dados ao inserir os pontos, o sistema calcula a curva ideal baseado nos mesmos, em que os pontos em vermelho são os que foram informados pelo usuário e o traçado em azul exibe os pontos calculados pelo sistema;

Informar equação A e B:

Conceito

Utilização das constantes A e B para cálculo de curva de Abrams.

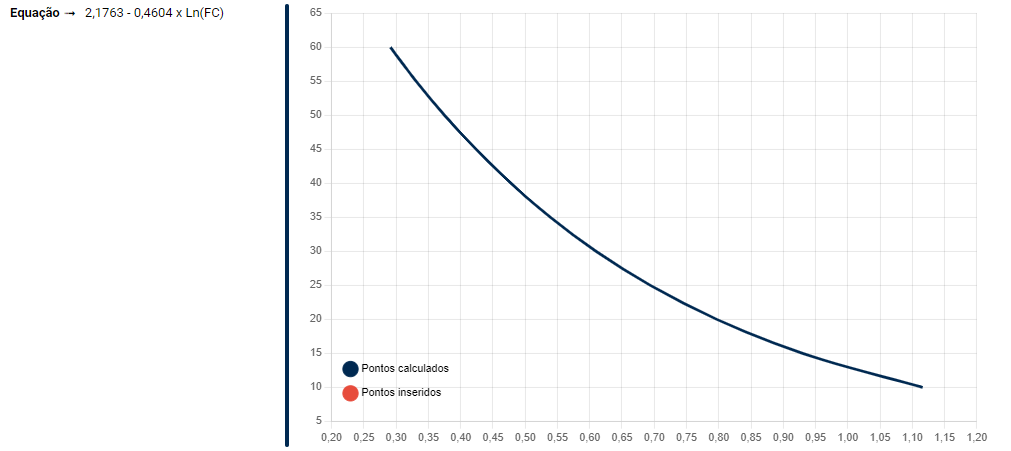

A fórmula é : (A-B) * Ln(FC)

Informações do gráfico: Range de Fc (resultado obtido) fixo de 0 a 60 de 5 em 5

• Range de FCKs   – intervalos definidos na configuração das caracteristicas FCK (intervalos de 5 em 5 Mpa)
• Range de A/AGL – Resultado a fórmula (Água/Algomerante)

Com essa forma de entrada de dados, não há a presença de pontos inseridos, uma vez que todos os pontos da curva são calculados pelo sistema a partir da fórmula exibida acima, seguindo as constantes informadas pelo usuário.
